CNC加工中移除邊緣追蹤的參數詳解

“移除邊緣追蹤”是專用于“輪廓銑”和“深度加工”的切削參數。邊緣追蹤（滾邊）通常是一種不希望出現的情況，發生在驅動軌跡的延伸超出部件表面的邊緣時。刀具沿著部件表面的邊緣滾過很可能會過切部件。移除邊緣追蹤允許您控制是否發生邊緣追蹤。鑫騰輝數控是一家專業集研發、設計、生產、銷售、維修服務為一體的大型數控機床制造廠家，經過多年的發展，已形成了完善的產品體系。我們的主打產品包括：石墨雕銑機、陶瓷雕銑機、模具雕銑機、鉆攻中心、加工中心等。鑫騰輝數控的技術人員對于CNC加工各參數都非常了解熟悉，下面為大家介紹CNC加工中移除邊緣追蹤的參數詳解。

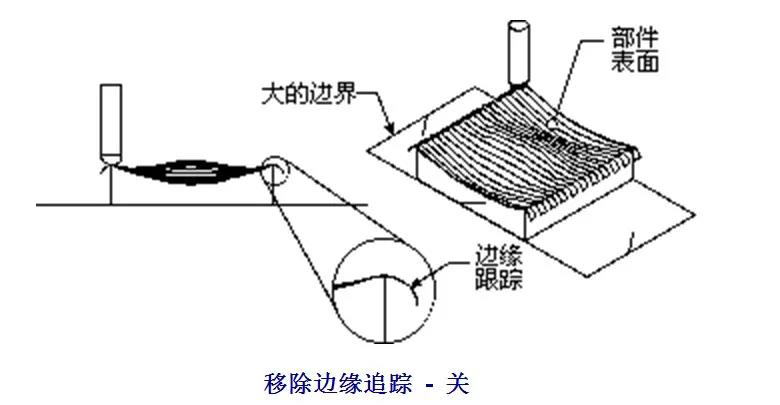

“移除邊緣追蹤”按鈕可切換為“開”（內）和“關”（外）。切換為“關”時，允許發生邊緣追蹤，如下所示。

在上圖中，發生了邊緣追蹤，原因是邊界的延伸超出了部件表面。刀具在仍與部件表面接觸的同時試圖達到邊界，這樣就會在邊緣上滾過。
邊緣追蹤僅在以下情況發生：
當驅動軌跡的延伸超出部件表面的邊緣時。
當?shù)遁S獨立于部件表面的法向時，如在固定軸操作中。
邊緣追蹤永遠不會發生在使用“垂直于部件”、“相對于部件”、“4 軸垂直于部件”、“4 軸相對于部件”或“雙 4 軸相對于部件”等刀軸定義的可變刀軸操作中。

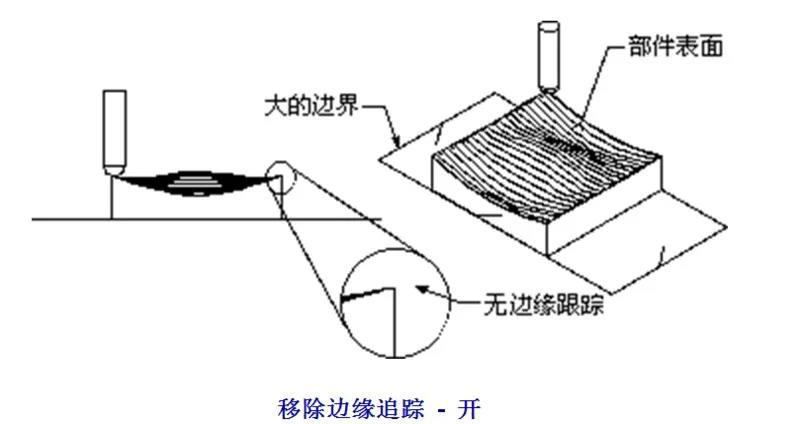

切換為“開”時，不允許發生邊緣追蹤，如下所示。

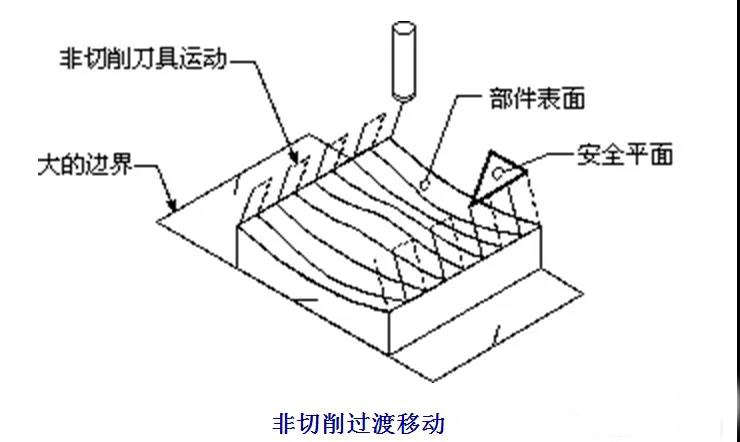

移除邊緣追蹤后，過渡刀具移動為非切削移動。例如，如果為重定位進刀和退刀定義了如下所示的安全平面，則刀具在單向和回轉移動之間會退回到安全平面。

下面是發生邊緣追蹤的特殊情形。在有些情況下可移除邊緣追蹤，而在其他情況下則不能。通常只能從系統應用了進刀和退刀的邊緣處移除邊緣追蹤。

縫隙
部件表面上橫穿切削方向的縫隙會導致邊緣追蹤的發生。當?shù)毒哐夭考砻媲邢鲿r(shí)如果遇到縫隙，刀具將離開邊緣下沉。隨后刀具越過縫隙，爬升到下一邊緣并繼續切削。

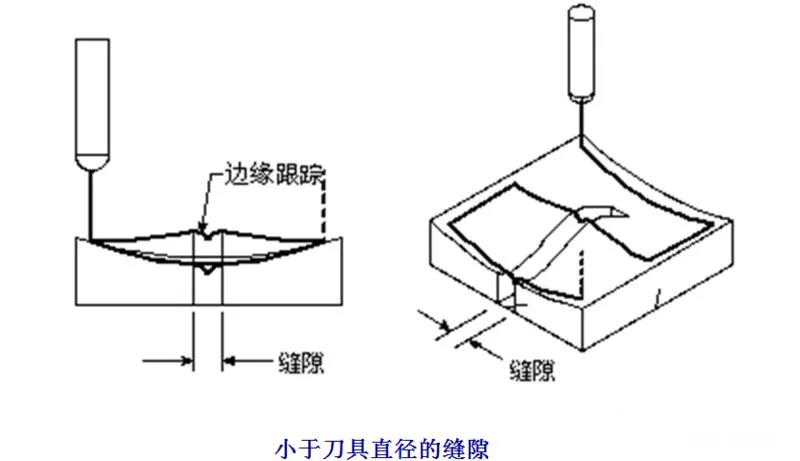

如果縫隙小于刀具直徑（如下所示），則刀具會保持與部件表面的固定接觸。系統將此視為連續的切削移動，且不會應用退刀或進刀。在這種情況下，不能移除邊緣追蹤。

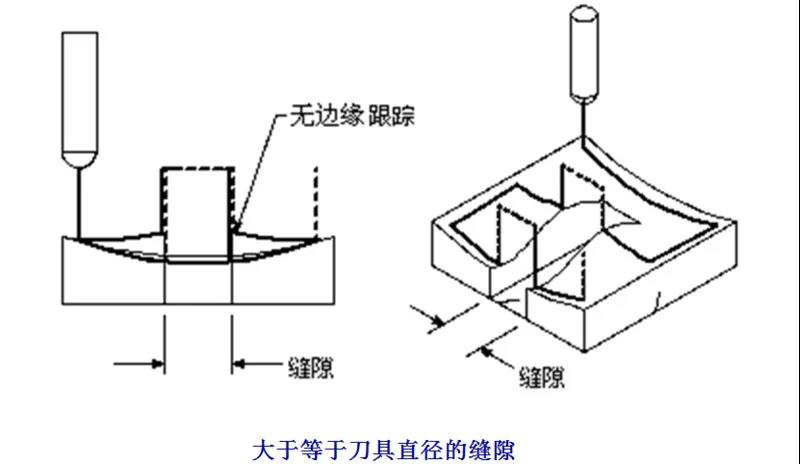

如果縫隙大于等于刀具直徑，則系統必須應用退刀和進刀來跳過縫隙。在這種情況下，可移除邊緣追蹤，如下所示。

大的邊界

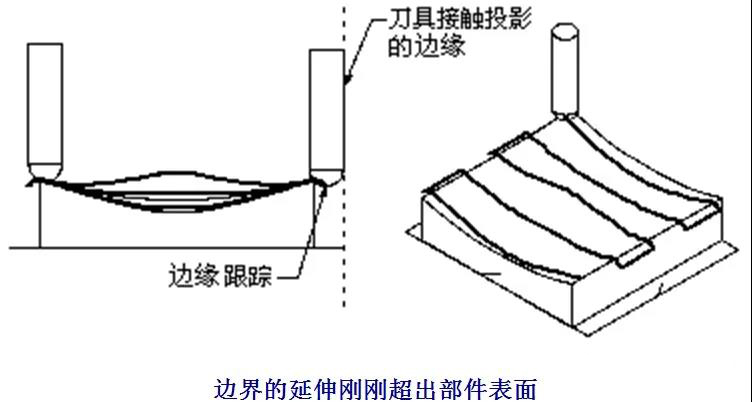

對于往復切削類型，當驅動軌跡延伸超出部件表面的距離小于刀具半徑時，總是會發生邊緣追蹤。刀具沿部件表面邊緣滾過時，刀具會到達投影的邊界，并在下沉前停止。然后刀具步進到下一刀路，同時保持與部件表面的接觸，并開始以相反的方向切削。因?yàn)檫@是一個連續的切削移動并且不需要退刀和進刀，因此不能移除邊緣追蹤。此情形僅應用于往復切削類型。
要移除邊緣追蹤，必須首先修改邊界，以使其要么與部件邊緣相對應，要么向部件表面外延伸的距離足以促使刀具進刀和退刀。

順應的邊緣追蹤

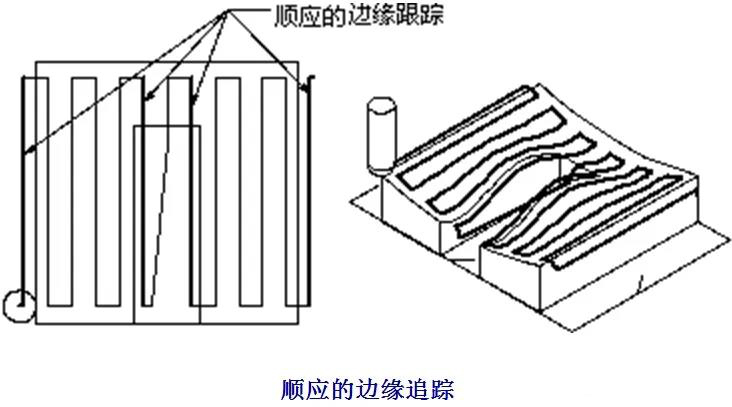

當?shù)毒哐仄叫杏谇邢鞣较虻倪吘墲L過并繼續與該邊緣保持接觸時，會發生順應的邊緣追蹤，如下所示。

通常不希望移除順應的邊緣追蹤，因?yàn)樾枰鼈儊?lái)切削邊緣附近的材料。因此不能移除順應的邊緣追蹤。
尖端邊緣

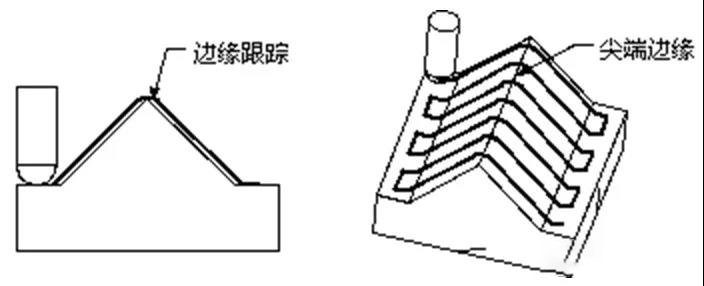

當切削方向橫穿由相鄰部件表面之間的銳角所形成尖端邊緣時，總是會發生邊緣追蹤。可使用“在凸角上延伸”來避免發生邊緣追蹤。
