數控加工人人必備的數控加工公差表

尺寸公差簡稱公差，是指允許的，最大極限尺寸減最小極限尺寸之差的絕對值的大小，或允許的上偏差減下偏差之差大小。尺寸公差是一個沒有符號的絕對值。
數控加工公差表，數控人必備，那么關于數控加工公差表您知道有哪些呢？鑫騰輝數控是一家專業研發、設計、生產各種專用數控機床的廠家，數控機床的專業優勢已達到高級的專業技術水平。下面由鑫騰輝數控為大家介紹關于：數控加工公差表
自由公差表

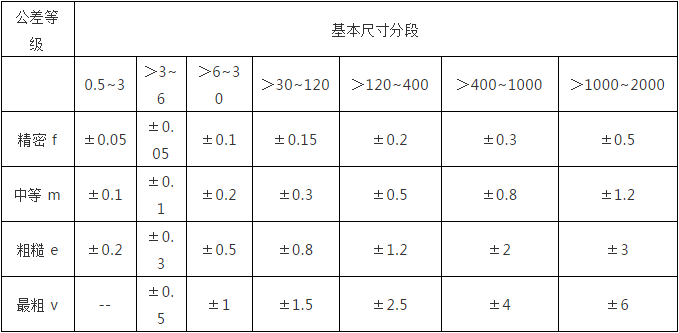

1.線性尺寸的極限偏差數值（GB/T1804-2000）（mm）

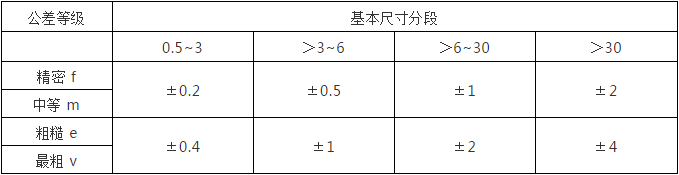

2.倒圓半徑和倒角高度尺寸的極限偏差（GB/T1804-2000） mm

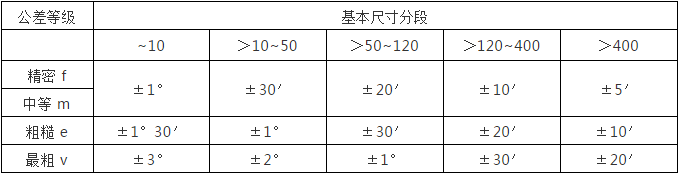

3.角度尺寸的極限偏差數值（GB/T1804-2000）

4.未注形位公差按GB/T1184-K

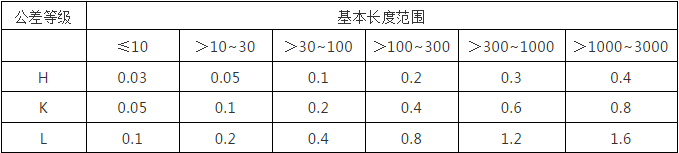

4.1直線度和平面度未注公差值（GB/T1184-1996）（mm）

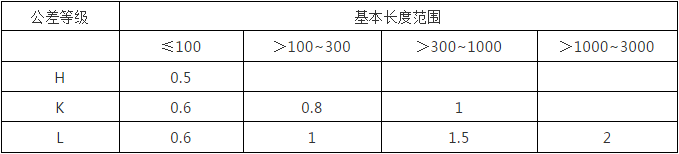

4.2垂直度未注公差值（GB/T1184-1996）（mm）

4.3對稱度未注公差值（GB/T1184-1996）（mm）

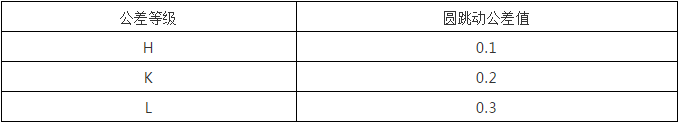

4.4圓跳動的未注公差值（GB/T1184-1996）（mm）

3.表面粗糙度

零件的表面都應該注明粗糙度的等級。如果較多的表面具有相同的表面粗糙度等級，則要集中在圖樣右上角標注，并加“其余”字樣。
粗糙度等級的選擇，一般可以根據對各表面的工作要求和尺寸精度等級來決定，在滿足工作要求的條件下，不得隨意提高等級。

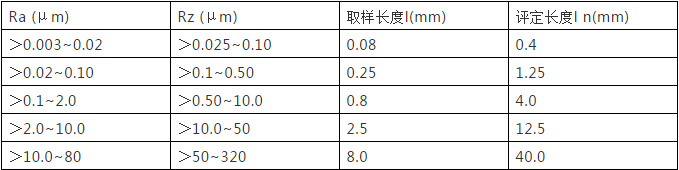

1)取樣長度和評定長度的選用值（GB/T1031-1995）

2)輪廓算術平均偏差Ra的數值（GB/T1031-1995）（μm）
第1系列     0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100
第2系列     0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80
注：盡量選擇第1系列
3)輪廓最大高度Rz的數值（GB/T1031-1995）（μm）
第1系列     0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，
第2系列     0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80，125，160，250，320，500，630

公差是指在切削加工中零件尺寸允許的變動量。在基本尺寸相同的情況下，尺寸公差愈小，則尺寸精度愈高。如需了解更多關于數控加工小知識，歡迎聯系鑫騰輝數控：136_998_99025(微信同號)，我們有專業的技術人員竭誠為您解決疑問。
